DIN F4 閘閥
返回列表
產品特性
閘板可雙相承壓，無安裝方向要求。
閘板整體包膠，密封性能佳。
閥體內外環氧樹脂靜電粉末噴涂，耐腐蝕。
安裝維修方便。
技術參數
公稱直徑 | 40～600 | 40～600 | |
公稱壓力 | 1.0 | 1.6 | |
測試壓力 | 殼體 | 1.5 | 2.4 |
密封 | 1.1 | 1.76 | |
工作溫度 | -40°C～200°C | ||
工作介質 | 飲用水、污水、海水、食品、藥劑、氣體、油 和 酸 | ||
主要原材料
閥體 | 閥板 | 閥桿 | 驅動 |
球墨鑄鐵 | 球鐵+EPDM | 不銹鋼 | 手輪 |
球鐵+NBR | 電動頭 | ||
球鐵+Viton | 定制 | 氣動頭 | |
參照標準
設計標準 | DIN 3352 | |
測試標準 | API 598 | |
側法蘭標準 | DIN 2533 | |
結構長標準 | DIN 3202 F4 | |

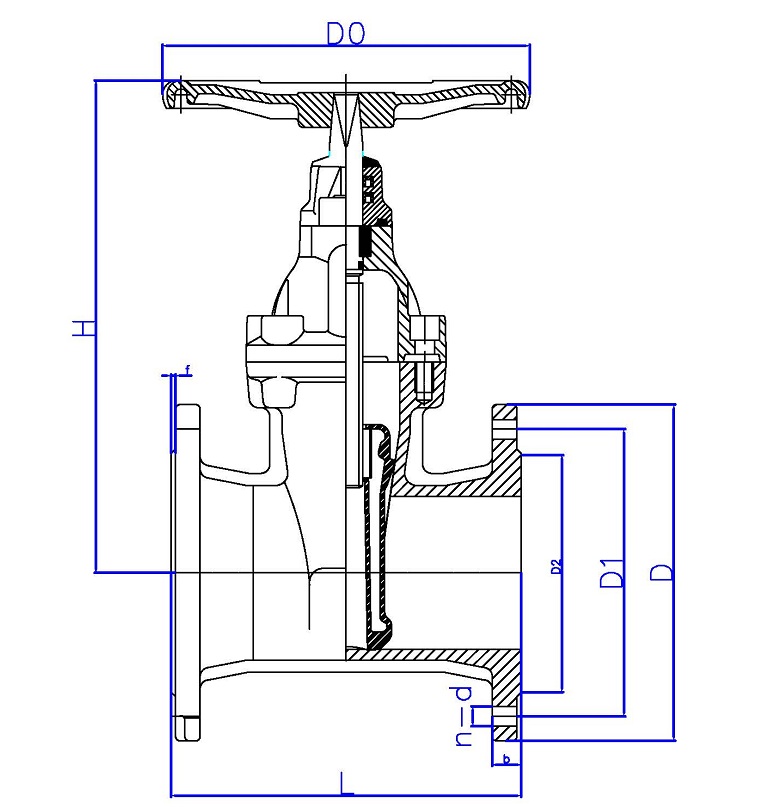

外形尺寸
規格 | L | H | DO | D | D1 | D2 | n-d | f | b |
DN40 | 140 | 220 | 160 | 150 | 110 | 88 | 4-19 | 3 | 19 |
DN50 | 150 | 220 | 160 | 165 | 125 | 102 | 4-19 | 3 | 19 |
DN65 | 170 | 235 | 180 | 185 | 145 | 122 | 4-19 | 3 | 19 |
DN80 | 180 | 280 | 200 | 200 | 160 | 138 | 8-19 | 3 | 19 |
DN100 | 190 | 320 | 200 | 220 | 180 | 158 | 8-19 | 3 | 19 |
DN125 | 200 | 360 | 250 | 250 | 210 | 188 | 8-19 | 3 | 19 |
DN150 | 210 | 400 | 250 | 285 | 240 | 212 | 8-23 | 3 | 19 |
DN200 | 230 | 510 | 322 | 340 | 295 | 268 | 12-23 | 3 | 20 |
DN250 | 250 | 600 | 353 | 405 | 355 | 320 | 12-28 | 3 | 22 |
DN300 | 270 | 675 | 353 | 460 | 410 | 378 | 12-28 | 4 | 24.5 |
DN350 | 290 | 820 | 460 | 520 | 470 | 438 | 16-28 | 4 | 26.5 |
DN400 | 310 | 890 | 460 | 580 | 525 | 490 | 16-31 | 4 | 28 |
DN450 | 330 | 1080 | 530 | 640 | 585 | 550 | 20-31 | 4 | 30 |
DN500 | 350 | 1220 | 530 | 715 | 650 | 610 | 20-34 | 4 | 31.5 |
DN600 | 390 | 1340 | 625 | 840 | 770 | 725 | 20-37 | 5 | 36 |
